Tainet Venus 2804 /
2808 / 2816 / 2832
VoIP шлюзы
Документация
на
английском языке (PDF)

Venus 2804
Venus 2808
|
Серия
Tainet Venus
- ключевая часть современных сетей
нового поколения (Next Generation Network - NGN),
она выполняет функции моста между
телефонными сетями общего
пользования (PSTN) и пакетными IP сетями.
Серия Tainet Venus - Voice-over-IP (VoIP) шлюзы
- обеспечивают экономически
выгодную передачу голосового трафика
высокого качества по глобальным IP
сетям (Internet или Intranets) для конечных
пользователей, и тем самым,
обеспечивают экономию затрат на
телефонных переговорах. Имея
существующие аналоговые
телефонные аппараты или АТС, с помощью
серии Tainet Venus пользователь может
подключить их к современным IP
сервисам.
В зависимости от встроенных
микропрограмм, Tainet Venus обеспечивает
поддержку как SIP (Session Initiation Protocol)
протокола, так и MGCP (Media Gateway Control Protocol),
в соответствии с рекомендациями IETF RFC 3261
и RFC 3435 соответственно.
|

Venus 2816/32
Вид спереди и
сзади, модули
|
Tainet Venus - VoIP
шлюзы позволяет традиционным
пользователям (PSTN) осуществлять звонки
через Internet сети. Использование Proxy Server или SoftSwitch
совместно с Tainet Venus позволяет поставщикам услуг
и телекомам обеспечивать своим клиентам
интегрированные услуги передачи голоса и
данных по IP сетям.

Состав серии:
Tainet Venus 2804
- SOHO VoIP шлюз с AC-DC питанием и встроенной
поддержкой 4 голосовых каналов и 1 PSTN портом
для dial-line backup.
Tainet Venus 2808
- компактный настольный VoIP шлюз с AC
питанием и встроенной поддержкой 8
голосовых каналов и
1 PSTN портом для dial-line backup.
Tainet Venus 2832A+
SOHO VoIP шлюз имеет 3 слота на задней панели - два для
голосовых модулей (до 32 голосовых портов)
и
один для Ethernet интерфейса
Преимущества
- TAINET Venus - это высококачественный голосовой шлюз, позволяющий передавать VoIP (голос поверх
IP)
с использованием традиционных телефонных и факсимильных аппаратов
- TAINET Venus позволяет создавать экономичные
IP- телефонные соединения для Internet, Intranet или домашних
пользователей
- Поддержка FXS и FXO
интерфейсов - 8, 16, 24 или 32 telephone
интерфейса для различных
пользовательских конфигураций
- Телефонные интерфейсы
обеспечивают работу на расстоянии до 3
км при кабеле 24 AWG
- Поддержка PSTN
линии для backup (модель Venus 2832AP+)
- Поддержка функции PPPoE (Point-to-Point Protocol over Ethernet),
NAT/NAPT, port-based VLAN, VLAN ID и
priority tagging,QoS,
включая IEEE 802.1p and IEEE 802.1Q
- Поддержка RFC 2833 RTP payload
для DTMF
- Подключение к IP
сети через 100 BaseT или 10/100 BaseT Ethernet
интерфейс
- Поддерживаемые
протоколы кодирования: G.711, G.723.1, G.726 и G.729A
- Поддержка MGCP protocol, IETF RFC 2705 MGCP V0.1
и V1.0
- Поддержка SIP (Session Initiation Protocol) протоколов, совместимость с IETF RFC 3261, 3262 и 3264 стандартами
- Поддержка TFTP протокола
для обновления программного
обеспечения.
Сертификаты:
Серия
TAINET Venus сертифицирована на
совместимость со следующими вендорами:

Технические характеристики
SLIC
спецификация
- тип интерфейса: FXS loop start
- 2 проводный аналоговый или G3 FAX line
- тип интерфейса:
FXO loop start - 2 проводный аналоговый
- производительность
передачи в соответствии с EIA/TIA-464-B
- выходное сопротивление 600 Ohms
- порты поддерживают большое рабочее
расстояние (long haul ) - до 3 км при 24 AWG
- напряжение вызова > 40Vrms, 5 REN (каждый порт)
- ток определения линии 100mA
- формат вызова : DTMF/Pulse
- вызов: Polarity Reversal
- 2 проводная Return loss > 20dB от 200Hz до 3.4KHz
- изменение A/D или D/A: -3+/- 0.2dB на частоте 1KHz
- на каждом из портов защита линии (surge protection
circuit)
Голосовые особенности:
-
Call hold (удержание звонка)
- Call waiting (ожидание звонка)
- Call transfer (переадресация звонка)
- 3-way call conference (конференц-связь)
- Call forward (always, busy, no answer) - переадресация
звонка (всегда, занято, не отвечает)
- Speed dial (быстрый набор)
- Distinctive rings
- FAX
- Caller ID
- Caller ID blocking (via 3323 and 3325) - блокировка Caller ID
- Voice-mail notification (уведомление о Voice-mail)
- Internal phone book and digitmap (SIP only) - внешняя
телефонная книга и цифровая карта (только SIP
)
Особенности данных:
-
Advanced Routing (маршрутизация)
- Gateway/Bridge mode features - шлюз/мост
- PPPoE
- статическая и динамическая
маршрутизация с DHCP client
- конфигурируемый DHCP Free IP range для LAN
- NAT
- STUN (SIP)
- Dynamic DNS (SIP)
Сетевые функции:
- MAC Address (IEEE 802.3)
- IPv4 (RFC 791)
- ARP - Address Resolution Protocol
- DHCP Client (RFC 2131)
- ICMP - Internet Control Message Protocol (RFC 792)
- TCP - Transmission Control Protocol (RFC 793)
- UDP - User Data gram Protocol (RFC 768)
- RTP - Real Time Protocol (RFC 1880/1890)
- PPPoE (RFC 2516)
- Type of Service, TOS (RFC 2030)
- MD5 password encryption (RFC 1321)
- Encryption of configuration file
- Internet multicast backbone (RFC 2327)
Управление:
-
удаленная загрузка и
конфигурирование через TFTP
- Telnet/Craft CLI
- NMS (Network Management System) based on SNMP trap
- Username and Password Authentication - аутентификация по
паролю и пользователю
- Advanced MGCP/SIP authentication - расширенная
аутентификация
- Debug capability - отладочные функции
Управление звонками и
голосовые функции:
- IETF MGCP (Media Gateway Control
протокол, RFC 2705) и packet cable NCS
совместимость
- SIP (RFC 3261, 3262, 3264)
- Voice Packet Encapsulation и Description протокол RTP
(RFC 1889) и SDP (RFC 2327)
- DTMF in-band и out-band (RFC 2833) (SIP INFO)
- DDNS (Secure and innovative dynamic DNS сервис) (SIP версия)
- Subscriber/Notify method (RFC 3265) (SIP версия)
- Voice Activity Detection (VAD) and Comfort Noise -
определение наличия голоса и комфортный
шум
- Generation (CNG) - генератор сигналов
- Silence suppression - подавление пауз
- Adaptive jitter buffer
- Compensation for Loss of Packet
- In-band or out-band DTMF relay
- Selectable Tx/Rx gain adjustment
- Tone generation (GR-506) and custom definable
- Caller ID (Bell Core-GR-30, FSK, ETSI)
Quality of Service (QoS)
- Type-of-service (ToS) bit-tagging
- VLAN Tagging
- Internal queues/buffer management for voice prioritization
FAX Mode
- "прозрачный" FAX (G3, T.30)
- FAX автоопределение
- FAX Relay типы: ITU-T T.38 Real Time G3 FAX по IP
протоколу
- поддержка ITU-T V.21, V.27ter, V.29 и V.17 до 14,400bps
Применение
Серия
TAINET Venus разработана как
настольное или стоечное исполнение для
установки в зданиях. Она использует 10/100 Base-T
Ethernet для подключения к оборудованию IP сетей
поставщиков услуги через маршрутизатор или
другое телекоммуникационное оборудование.
До 32 традиционных телефонов или факс-аппаратов,
расположенных в комнатах здания, могут быть
подключены к Venus телефонным
портам при помощи медных проводов. Обладая
большим набором функций управления, TAINET
Venus позволяет
поставщикам услуг или телекомам
обеспечивать качественные интегрированные
услуги передачи голоса и данных.
Развертывание интеллектуальной IP сети с интеграцией
данных и голосовых услуг, с ведением
биллинга, выпиской счетов может быть легко
и быстро реализовано на базе оборудования
серии Venus.

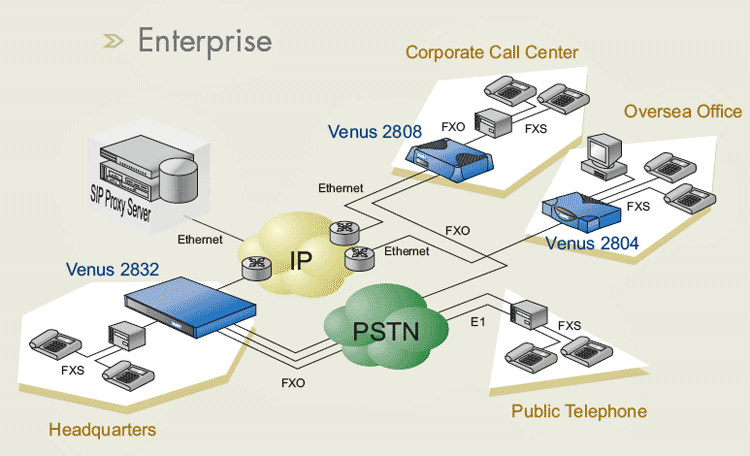

Большие и средние
предприятия способные создать
высококачественную, дешевую или бесплатную
услугу передачи голосовых сообщений на
основе Intranet или Extranet сетей для
корпоративных офисов, гостиниц и т.п. TAINET Venus
совместно с SoftSwitch/SIP Proxy Server
может быть подключен через
арендованный IP канал, как например, DDN (Digital Data Network)
или VPN (Virtual Private Network).
Имея масштабируемые голосовые
характеристики Venus, предприятия могут
создавать собственные сети сложной
конфигурации.

Для Multi-Tenants (MTU) или Multi-Dwelling (MDU) рынков, как например,
отели или университетские городки, TAINET Venus
может выполняет роль речевой платформы
доступа для предоставления услуг передачи
голоса поверх
IP для всех пользователей. Поддержка медиа-шлюзами
TAINET Venus
разнообразных функций позволяет
поставщикам услуг обеспечить их эффективную
стоимость с минимальными инвестициями и
быстро запустить систему в эксплуатацию.
Информация
для заказа
Наименование
|
Код |
Краткое
описание
|
VENUS 2804v3/ MGCP |
000-097-0146L |
VoIP
шлюз с 4 FXS портами AC-DC питание, MGCP
|
VENUS 2804v3/ SIP |
000-097-0163L |
VoIP
шлюз с 4 FXS портами AC-DC питание, SIP |
VENUS 2804v3/ MEGACO |
000-097-0164L |
VoIP
шлюз с 4 FXS портами AC-DC питание, MEGACO |
|
VENUS 2808+/ MGCP / FXS |
000-097-0072L |
VoIP
шлюз, AC питание, MGCP, поддержка до 8 FXS
портов, 2 Ethernet |
VENUS 2808+/ SIP / FXS |
000-097-0083L |
VoIP
шлюз, AC питание, SIP, поддержка до 8 FXS
портов, 2 Ethernet |
VENUS 2808+/ MEGACO / FXS |
|
VoIP
шлюз, AC питание, MEGACO, поддержка до 8 FXS
портов, 2 Ethernet |
|
VENUS 2816/ MGCP / FXS |
000-097-0093L |
VoIP
шлюз, AC питание, MGCP, поддержка до 16 FXS
портов (RJ-21), 2 Ethernet
|
VENUS 2816/ MGCP / FXO |
000-097-0129L |
VoIP
шлюз, AC питание, MGCP, поддержка до 16 FXO
портов (RJ-21), 2 Ethernet
|
VENUS 2816 / SIP / FXS |
000-097-0104L |
VoIP
шлюз, AC питание, SIP, поддержка до 16 FXS
портов (RJ-21), 2 Ethernet
|
VENUS 2816 / SIP / FXO |
|
VoIP
шлюз, AC питание, SIP, поддержка до 16 FXO
портов (RJ-21), 2 Ethernet
|
VENUS 2816/ MEGACO / FXS |
|
VoIP
шлюз, AC питание, MEGACO, поддержка до 16 FXS
портов (RJ-21), 2 Ethernet |
VENUS 2816/ MEGACO / FXO |
|
VoIP
шлюз, AC питание, MEGACO, поддержка до 16 FXO
портов (RJ-21), 2 Ethernet |
|
Venus
2832v2/MGCP/ # / @ |
000097-0099L |
VoIP
шлюз, модульный, до 32
голосовых портов, AC
питание, MGCP,
2 слота для голосовых модулей, 2 Ethernet (LAN/WAN) |
Venus 2832v2
/MGCP/# / @ |
|
VoIP
шлюз, модульный, до 32
голосовых портов, DC
питание, MGCP,
2 слота для голосовых модулей, 2 Ethernet (LAN/WAN) |
Venus
2832v2/SIP/# / @ |
000097-0162L |
VoIP
шлюз, модульный, до 32
голосовых портов, AC
питание, SIP,
2 слота для голосовых модулей, 2 Ethernet (LAN/WAN) |
Venus
2832v2/SIP/# / @ |
|
VoIP
шлюз, модульный, до 32
голосовых портов, DC
питание, SIP,
2 слота для голосовых модулей, 2 Ethernet (LAN/WAN) |
Venus
2832v2/MEGACO/ # / @ |
000097-0159L |
VoIP
шлюз, модульный, до 32
голосовых портов, AC
питание, MEGACO ,
2 слота для голосовых модулей, 2 Ethernet (LAN/WAN) |
Venus 2832v2
/MEGACO/# / @ |
|
VoIP
шлюз, модульный, до 32
голосовых портов, DC
питание, MEGACO ,
2 слота для голосовых модулей, 2 Ethernet (LAN/WAN) |
(#)голосовые
модули |
|
FXS-8 |
00009-70004 |
модуль,
8 FXS портов для Venus 2832 |
FXS-8A |
00009-70005 |
8
портов FXS Add-on Card для FXS-8
или FXO-8 |
FXO-8 |
000097-0016 |
модуль,
8 FXO портов для Venus 2832 |
FXO-8A |
000097-0017 |
8
портов FXS Add-on Card для FXO-8 |
(@) опциональные
кабели |
|
Telco-Cable |
330-060-0009 |
Telco
кабель 1x RJ-21(male) для подключения к Venus 2832 Voice
модулям,
50 проводный для подключения к
пользовательским патч панелям, 3.5 м
|
FLAT Cable |
330-070-0012 |
50-pin Centronic
кабель (M)-(F): 30cm для RJ11-Centronic панелей |
RJ-Cable |
330-100-0036 |
RJ-21
в RJ-11 кабель 1x RJ-21(male) для подключения к Venus 2832 Voice
модулям и
16 X RJ-11
коннекторов для подключения к
телефонам, 3 м
|
RJ11-Centronic
Panel |
350-990-0001 |
RJ21
в RJ11 панель с RJ11 соединителями * 32 <-> centronic RJ-21 (M) connectors * 2
|
Эксклюзивный
дистрибьютор Tainet в Украине компания Вектор,
Киев
|
