Tainet Scorpio 1400bis
(АНОНС)
Семейство SHDSL bis модемов / маршрутизаторов
|
|
TAINET Scorpio
1400bis - семейство SHDSL bis модемов /маршрутизаторов
обладает преимуществами самого
современного стандарта SHDSL bis (G.S.bis).
TAINET Scorpio
1400bis представляет собой мини-терминальный
мультиплексор со сменными модулями,
обеспечивающими трафик: E1/T1,
сдвоенный Е1, V.35 и т.п. и Ethernet
интерфейс и обеспечивает
скорость 5.7 Mbps/ 11.4 Mbps по технологии
SHDSL bis.
TAINET
Scorpio 1400bis обеспечивает высокоскоростную
передачу симметричных данные/голоса,
используя полосу частот SHDSL. Скорость
передачи может достигать 5.7 Mbps по 2-
проводной медной линии. Специальная 4-
проводная модель может повысить скорость
передачи до 11.4 Mbps и подключаться к
двум удаленным точкам. TAINET Scorpio 1400bis является отличным решением для
сетевых провайдеров, поставщиков
услуг для бизнесс-пользователей.
Для снижения расходов и времени
на установку оборудования TAINET Scorpio 1400bis
имеет возможности дистанционного
управления и контроля через
расширенный операционный канал - Embedded Operation Channel (EOC)
в соответствии с ITU-T G.991.2.
Администраторы также могут легко
сконфигурировать TAINET Scorpio 1400bis через Telnet,
HTTP или Tainet Universal NMS. В центральном офисе
может располагаться шасси с
максимальным числом 28 SHDSL bis каналов
|
Особенности:
- Полная
совместимость с ITU-T G.991.2 стандартом (SHDSL), TC-PAM линейное
кодирование
- Возможность использования сменных
интерфейсных модулей T1, E1, V.35, RS-530, X.21
и Ethernet
- ЖКИ индикаторы и кнопочная панель на передней
панели устройств
- Работа с шасси доступа на 14 карт, всего 28
портов
- Контроль как удаленных так и
локальных устройств
- Однопарные и двухпарные исполнения
- Простая конфигурация через консоль, SNMP и Telnet
- Встроенный самотест и тест цифровой
петли
- Модели с AC, DC резервируемым питанием.
Технические
спецификации
- SHDSL
bis интерфейс
Тип: 2 или 4 проводный
Линейное кодирование: 16 TC-PAM
Сопротивление линии: 135 ohms
Соединитель: RJ-45
соединитель, на шасси - два RJ-45
Скорость - 2 проводные: N =1 ~36, 4
проводные : N=2~72
Совместимость: ITU-T G.991.2, ETSI 101 524.
-
DTE E1/T1 интерфейс
На
настольных моделях - одни встроенный
интерфейс, на шасси один
или два на карте
Линейное
кодирование:
Т1: AMI
или B8ZS
Е1: HDB3
Скорость:
T1 : 1.544Mbps на
порт
E1 : 2.048Mbps на
порт
Фреймирование:
T1 : SF/ESF/Unframed
E1 :
PCM-30/G.704/G.706/G.732/Unframed
Сопротивление линии:
T1 : 100 ohms
balanced
E1 : 120 ohms
balanced или 75 ohms
- DTE
синхронный интерфейс
Портов : 1
Интерфейс
(электрически) : V.35/V.36/RS-530/RS-449/X.21
Интерфейс
(физически :через кабель-адаптер
Соединитель: 25-pin D-type female
Скорость : n x 64Kbps, n = 1 ~ 64
- DTE 10/100BaseT интерфейс
Портов : 1
10 BaseT : Manchester
100BaseT: MLT3
Соединитель: RJ-45
Протокол : HDLC
- Порт
управления
Ethernet порт
- Интерфейс
: 10/100 BaseT
- Соединитель
: RJ-45
RS-232
консольный порт
- Интерфейс :
RS-232 DTE
- Соединитель
: 9-pin D-type, female
-
Формат: асинхронный
-
Скорость : от 9.6до 115.2 Kbps
- Синхронизация
SHDSL bis модемы
и каты поддерживают
-
внутреннюю синхронизацию
- от G.SHDSL bis
интерфейса
- внешнюю DTE
синхронизацию.
- Управление
Удаленная конфигурация
SHDSL bis устройств
производится посредством:
- EOC
протокола
- в не
полосы передачи (Out-of-band) - через один из LAN
портов
Состояние и
диагностика доступна одним из методов:
- ASCII
терминал, подключенный к V.24/RS-232
консольному порту (только для специалистов
обслуживания)
- Telnet host
через платформу управления или LAN порт
- Через Web
броузер
-
Диагностика
BERT : BER
тест для каждого из портов
Тест
петли
LL: Local loopback
RL: Remote loopback
LPL: Local payload loopback
RPL: Remote payload loopback
- Питание
Настольная модель:
- AC: 110/220V, 47~63Hz
- DC: -36~72V
Шасси:
- AC: 110/220V, 47~63Hz
- DC: -36~72V
Два AC или DC для
резервирования или AC + DC.
- Окружающая среда
Рабочая температура: 0°C~50°C
Температура
хранения: -25°C~70°C
Относительная
влажность: до 95% (без конденсата).

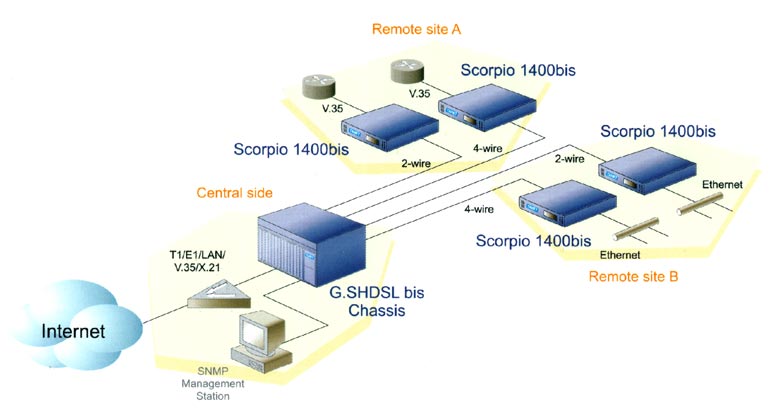

Применение
|
