Tainet Scorpio 1400

Семейство SHDSL модемов/ маршрутизаторов

Документация на английском языке (PDF)  - Информация для заказа

Внешний вид - Tainet Scorpio 1400 A/D/G/R - семейство SHDSL модемов / маршрутизаторов. Продукция Tainet в Украине: DSL концентраторы, оптические мультиплексоры, ADSL и G.SHDSL модемы и маршрутизаторы, VoIP шлюзы, WAN роутеры, модемы для выделенных линий, системы управления, кросс-коммутаторы. Эксклюзивный дистрибьютор Tainet в Украине - компания Вектор.
Scorpio 1400

   Tainet Scorpio 1400 - семейство SHDSL модемов /  маршрутизаторов поддерживающих 16 TC-PAM кодирование, адаптивную фильтрацию и технология эхоподавления.  SHDSL модемы /  маршрутизаторы Tainet Scorpio 1400 обеспечивает симметричную передачу высокоскоростных данных по однопарной (или двухпарной - Scorpio 1400/4W ) медной линии, при этом не влияя на другие xDSL устройства, работающие в том же кабеле.
   SHDSL модемы /  маршрутизаторы Tainet
поддерживают скорость передачи данных от 64 Kbps до 2.048 Mbps с шагом 64Kbps (однопарное исполнение), от 64Kbps до 4,096 Mbps -  Nx64Kbps (N=2~72)  - двупарное исполнение расширенное рабочее расстояние передачи вплоть до 5.8Km по однопарному медному проводу диаметром 0.4 мм.

  Для этих SHDSL модемов /  маршрутизаторов Tainet предусмотрены многочисленные интерфейсы, которые выбираются пользователем в зависимости от области применения, такие как T1/ E1/ V.35, RS-530, X.21 и маршрутизации. Это делает Scorpio 1400 идеальным решением для различных приложений связи по арендованным каналам,  как например,  Internet доступ, речевые услуги, цифровые сети передачи данных, мобильная сетевая связь и т.п.

SHDSL модемы /  маршрутизаторы Tainet Scorpio 1400 могут легко быть сконфигурированы и установлены с использованием терминала VT-100 через крафт-порт  или наборов переключателей. Тестирование может быть выполнено просто нажатием кнопки на передней панели. Кроме того SHDSL модемы /  маршрутизаторы могут управляться дистанционно, через встроенный операционный канал (EOC), без необходимости присутствия персонала на удаленной стороне.
   Tainet
Scorpio 1400 могут быть сконфигурированы как локальное или удаленное устройство. Модемы /  маршрутизаторы Tainet Scorpio 1400 могут взаимодействовать с SHDSL модулями семейства Mercury - интегрированного устройства доступа или стоечными модулями, установленными в стойку Tainet Scorpio 1000.

Характеристики

 -  Полная совместимость с ITU-T G.991.2 стандартом (SHDSL)
 -  SHDSL (handshake) совместим с  G.994.1
 -  Контроль как удаленных так и локальных устройств
 -  Большой набор интерфейсных модулей: T1, E1, V.35, RS-530, X.21 и Ethernet
 - Однопарные и двухпарные исполнения
 -  Простая конфигурация через крафт-порт или переключатели
 -  Встроенный самотест и тест цифровой петли
 -  ЖКИ индикаторы и кнопочная панель на передней панели устройств
 -  Монитор производительности
 -  Совместимость с Tainet SHDSL модулями Mercury.

Технические спецификации
SHDSL интерфейс
    Линейное кодирование: 16 TC-PAM
    Сопротивление линии: 135 ohms
    Соединитель: RJ-45 connector
    Скорость -  2 проводные: N =1 ~36, 4 проводные : N=2~72
    Совместимость: ITU-T G.991.2

Интерфейсы пользователя
 - E1 интерфейс

    Линейное кодирование: HDBS
        Скорость: для 2 проводных моделей  2Mbps и  Nx64Kbps (N=1~36)
                           для 4 проводных моделей  4Mbps и Nx64Kbps (N=2~72)
        Сопротивление линии: 120/ 75 ohms (выбирается)
        Соединитель: BNC и RJ-45
        Совместимость: ITU-T G.703, G.704, G.706 и G.732
 - T1 интерфейс (1400A & 1400G только)
        Линейное кодирование: AMI, B8Z3
        Скорость: 1.544Mbps
        Сопротивление линии: 100 ohms
        Совместимость: ITU-T G.703, G.824 и ANSI T1.403
        Соединитель: RJ-45
 -  Универсальный модульный интерфейс
        V.35, X.21, EIA-530
        Скорость:  2 проводные: N =1 ~36, 4 проводные : N=2~72
        Физический: DB-25 (female) с кабелем-переходником
 -  Ethernet интерфейс (1400R только)
        10/100 Base-Tx Ethernet I/F
        Протоколы маршрутизации: RIP1, RIP2, Static Routing
        Сетевые функции: NAT/ PAT, DHCP Server, DNS proxy, IGMP, ICMP, PAP/ CHAP
        Bridging: Transparent Bridging & Learning
 - Синхронизация: внутренняя, внешняя (DTE), Received (loop) clock
 - Индикация
       ЖКИ - 2 строки по 16 символов
       PWR - питание
       CPE - LT/NT индикатор моды
       DSL - соединение

 - Диагностика
        Самотест и тест петли
        V.54 Automatic & Manual Loopback
        LL: Local loopback
        RL: Remote loopback
        LPL: Local payload loopback
        RPL: Remote payload loopback
 - Управление
        Простая конфигурация через крафт-порт или переключатели
        Индикаторы состояния на передней панели (DTE, SHDSL, TST, RMA и PWR)
 - Окружающая среда
        Рабочая температура: 0°C~50°C
        Температура хранения: -25°C~70°C
        Относительная влажность: до 95% (без конденсата)
 - Питание
       AC: 110/220V, 47~63Hz
       DC: -36~72V
       или оба источника питания

 - Физические характеристики
        Размеы: 279mm (W) x 200 mm (L) x 63 mm (H)

Tainet Scorpio 1400 (SHDSL модемы / маршрутизаторы) совместимы с SHDSL DSLAM следующих производителей:
    - Alcatel 7300 ASAM
    - Siemens Xpress Link
    - Siemens Accession
    - Ericsson Engine Access Ramp
    - NEC Cuproplus AM30
    - Nokia D50

Информация для заказа

Наименование

Краткое описание

Scorpio 1400/AC/& двухпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC модулем питания,
поддерживает различные DTE интерфейсные модули (DTE1 или DTE2), которые выбираются независимо
Scorpio 1400/DC/& двухпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным DC  модулем питания,
поддерживает различные DTE интерфейсные модули (DTE1 или DTE2), которые выбираются независимо
Scorpio 1400/AC+DC/& двухпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC и DC (-48V) модулями питания, поддерживает различные DTE интерфейсные модули (DTE1 или DTE2), которые выбираются независимо
Scorpio 1400RL/AC двухпроводный SHDSL модем / маршрутизатор с ЖКИ и клавиатурой, со встроенным AC модулем питания и Ethernet интерфейсом
Scorpio 1400RL/DC двухпроводный SHDSL модем / маршрутизатор с ЖКИ и клавиатурой, со встроенным DC  модулем питания и Ethernet интерфейсом
Scorpio 1400/4W/AC четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC модулем питания,
поддерживает различные DTE интерфейсные модули (DTE1 или DTE2), которые выбираются независимо
Scorpio 1400/4W/DC четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным DC модулем питания,
поддерживает различные DTE интерфейсные модули (DTE1 или DTE2), которые выбираются независимо
Scorpio 1400/4W
/AC+DC/&
четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC и DC (-48V) модулями питания, поддерживает различные DTE интерфейсные модули (DTE1 или DTE2), которые выбираются независимо.
Scorpio 1400DL/2W
/AC+DC/&
двухпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC и DC (-48V) модулями питания, с  поддержкой V.35/V.36/RS-530/X.21 интерфейсов, дополнительный модуль /E1T1 (000-101-0052) может быть заказан дополнительно для установки DTE1 порта

Scorpio 1400DL/4W
/AC+DC/&
четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC и DC (-48V) модулями питания, с  поддержкой V.35/V.36/RS-530/X.21 интерфейсов,
дополнительный модуль /E1T1 (000-101-0052) может быть заказан дополнительно для установки DTE1 порта
Scorpio 1400RL/4W/AC четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC модулем питания
и Ethernet интерфейсом
Scorpio 1400RL/4W/DC четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным DC модулем питания и Ethernet интерфейсом
Scorpio RL/4W
/AC+DC
четырехпроводный SHDSL модем с ЖКИ и клавиатурой, со встроенным AC и DC (-48V) модулями питания и Ethernet интерфейсом

  (&) DTE интерфейсные модули:

/V35-1G  V.35 с FIFO, DB25-male в M34-female кабелем, для DTE2
/RS530-1F  RS-530 с FIFO, female, для DTE2
/X21-1F  X.21с FIFO;с DB25-male в DB15-female кабелем, для DTE2
E1T1  E1/T1интерфейсный модуль для DTE1

Применения

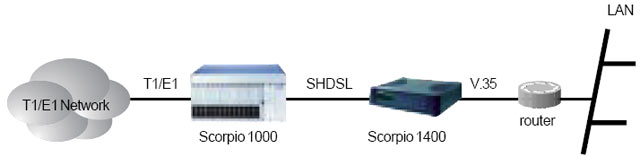

Применение - Tainet Scorpio 1400  - семейства SHDSL модемов / маршрутизаторов. Продукция Tainet в Украине: DSL концентраторы, оптические мультиплексоры, ADSL и G.SHDSL модемы и маршрутизаторы, VoIP шлюзы, WAN роутеры, модемы для выделенных линий, системы управления, кросс-коммутаторы. Эксклюзивный дистрибьютор Tainet в Украине - компания Вектор.

Применение 2- Tainet Scorpio 1400 - семейства SHDSL модемов / маршрутизаторов. Продукция Tainet в Украине: DSL концентраторы, оптические мультиплексоры, ADSL и G.SHDSL модемы и маршрутизаторы, VoIP шлюзы, WAN роутеры, модемы для выделенных линий, системы управления, кросс-коммутаторы. Эксклюзивный дистрибьютор Tainet в Украине - компания Вектор.
